1. Definizione e panoramica

I test di pulizia si riferiscono a un processo tecnico di rilevamento, quantificazione e analisi di contaminanti residui (particelle solide, macchie di olio, fibre, residui ionici, ecc.) sulla superficie di componenti e prodotti industriali. Il suo obiettivo principale è garantire che la pulizia della superficie dei prodotti sia conforme alle specifiche industriali e ai requisiti tecnici dei clienti.

2. Scopi e significato dei test

· Controllo di qualità:Verificare le prestazioni effettive dei processi di pulizia come la pulizia a ultrasuoni e la pulizia a spruzzo per gestire la qualità della produzione.

· Prevenzione del rischio di guasto:Evita efficacemente malfunzionamenti tra cui il blocco del circuito dell'olio, l'usura dei cuscinetti e i cortocircuiti dei circuiti dei componenti e prolunga la durata del prodotto.

· Conformità Conformità:Soddisfa gli standard di settore dedicati e le specifiche tecniche personalizzate dei clienti dei settori automobilistico, aerospaziale, medico e di altro tipo.

· Ottimizzazione del processo:Rintracciare le fonti di contaminazione, ottimizzare in modo mirato i processi di produzione, lavorazione e pulizia e ridurre i tassi di difettosità.

3. Tipi comuni di contaminanti rilevati

· Contaminanti da particelle solide:Trucioli metallici, polvere, fibre, residui di macinazione, ghiaia e altre impurità.

· Residui di pellicola:Pellicole organiche come residui di olio di lavorazione, lubrificanti, paraffina e detergenti.

· Contaminanti ionici:Sali, residui di flusso, ecc. Influiscono gravemente sull'affidabilità dei prodotti elettronici e costituiscono un elemento chiave di test nell'industria elettronica.

4. Metodi di test fondamentali

4.1 Metodo Gravimetrico (Analisi della Pesata)

È il metodo di test quantitativo più fondamentale e universale. I contaminanti sulle superfici dei componenti vengono raccolti tramite spruzzatura, estrazione ad ultrasuoni e altri mezzi. L'estratto viene filtrato attraverso una membrana microporosa prepesata. La membrana viene asciugata e pesata nuovamente, quindi viene calcolata la massa totale dei contaminanti per unità di superficie (unità comune: mg/1000 cm²).

4.2 Analisi microscopica

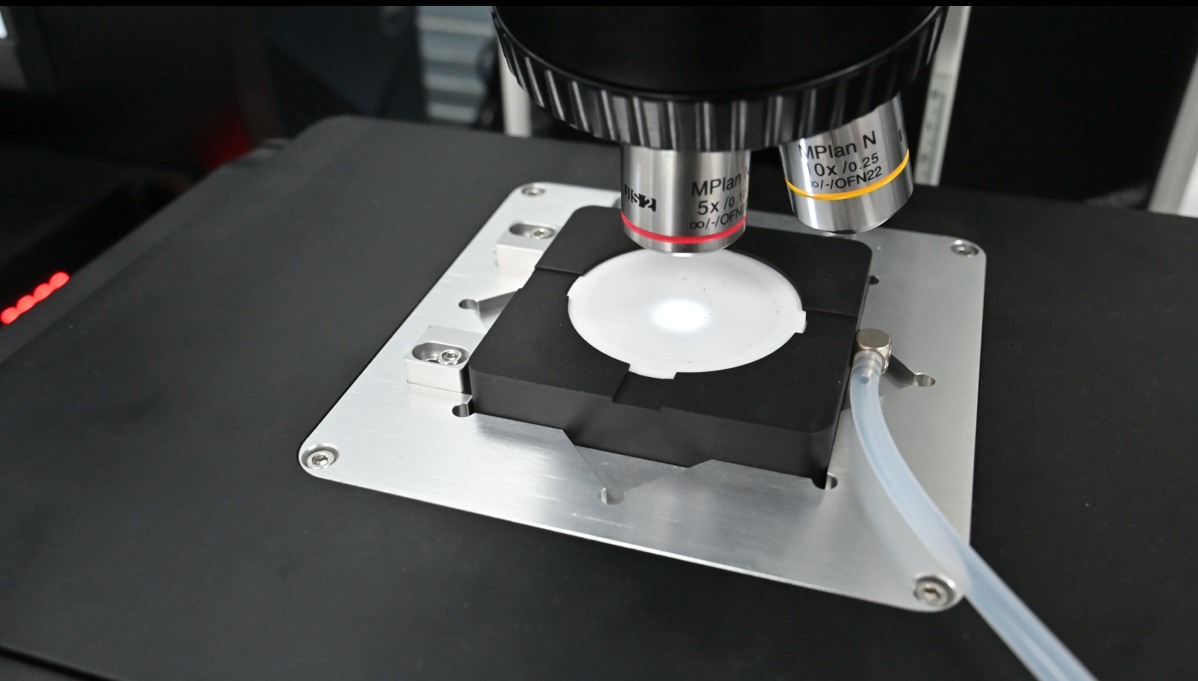

· Microscopia ottica:Contare le particelle sulla membrana del filtro, analizzare la distribuzione delle dimensioni delle particelle e filtrare le particelle nocive sovradimensionate (ad esempio particelle ≥ 50μm).

· SEM-EDS (microscopio elettronico a scansione con spettroscopia a dispersione di energia):Ottieni immagini ad altissimo ingrandimento per analizzare accuratamente la composizione elementare delle particelle, distinguere le impurità metalliche e non metalliche e identificare le fonti di inquinamento.

4.3 Analisi chimica

·Test TOC (carbonio organico totale):Misura con precisione il contenuto di contaminanti organici come olio residuo e detergenti.

· FTIR (spettroscopia infrarossa in trasformata di Fourier):Identificare le composizioni di film residui organici inclusi grassi e polimeri macromolecolari.

·Cromatografia ionica:Rileva ioni nocivi residui come ioni cloruro e radicali solfati, ampiamente applicati nei test di elettronica di precisione e componenti di fascia alta.

5. Principali standard di settore

· Industria automobilistica:ISO 16232, VDA 19.1 (standard fondamentali prevalenti)

· Industria aerospaziale:AS9100, GB/T39095

· Industria medica:ISO 13408-2

· Standard nazionale della Cina:GB/T 41481-2022 (identico a ISO 16232)

6. Principali campi di applicazione

Questa tecnologia è ampiamente utilizzata nella produzione di precisione con severi requisiti di pulizia, che copre: parti di motori automobilistici, iniettori di carburante e componenti di freni; valvole idrauliche aerospaziali, cuscinetti e parti di sistemi di alimentazione; prodotti elettronici come schede PCB, connettori di precisione e sensori; dispositivi per impianti medici e strumenti chirurgici; componenti principali di batterie e motori di nuova energia.

7. Procedure di test standard

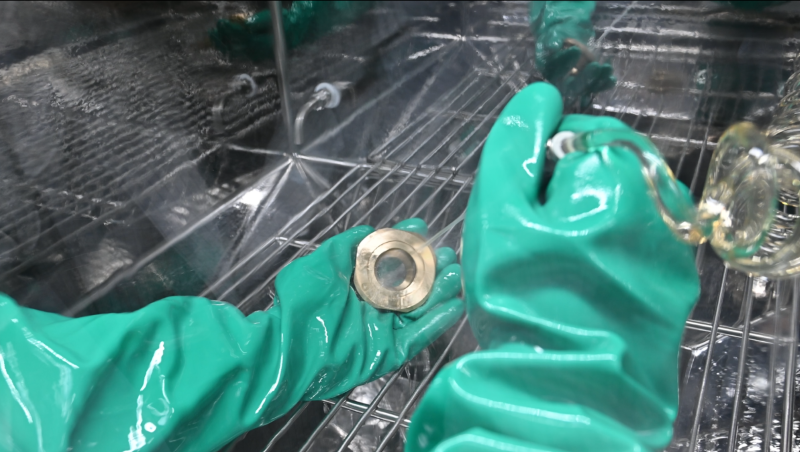

· Estrazione dei contaminanti:Raccogliere tutti i contaminanti residui sulle superfici dei componenti mediante spruzzatura di liquidi, oscillazione ultrasonica e altri metodi.

· Filtrazione e arricchimento:Filtrare l'estratto con membrane microporose per intercettare tutte le impurità solide e i residui.

· Test e analisi dettagliati:Testare la massa totale dei contaminanti tramite metodo gravimetrico; contare la quantità di particelle e misurare la dimensione delle particelle al microscopio; analizzare la composizione dei contaminanti con SEM-EDS, FTIR e altre apparecchiature.

· Valutazione dei risultati ed emissione del rapporto:Confronta i dati dei test con gli standard industriali e i limiti tecnici per giudicare la qualificazione della pulizia del prodotto ed emettere rapporti di test ufficiali.

8. Conclusione

Essendo una misura fondamentale di controllo della qualità nel settore manifatturiero di precisione, i test di pulizia eliminano efficacemente le impurità residue dannose sui componenti ed eliminano potenziali rischi di guasto del prodotto. Determina direttamente l'affidabilità, la sicurezza e la durata dei prodotti ed è diventata una procedura di ispezione di qualità obbligatoria per i settori manifatturieri di fascia alta, tra cui quello automobilistico, aerospaziale, delle cure mediche, dell'elettronica di precisione e delle nuove energie.
